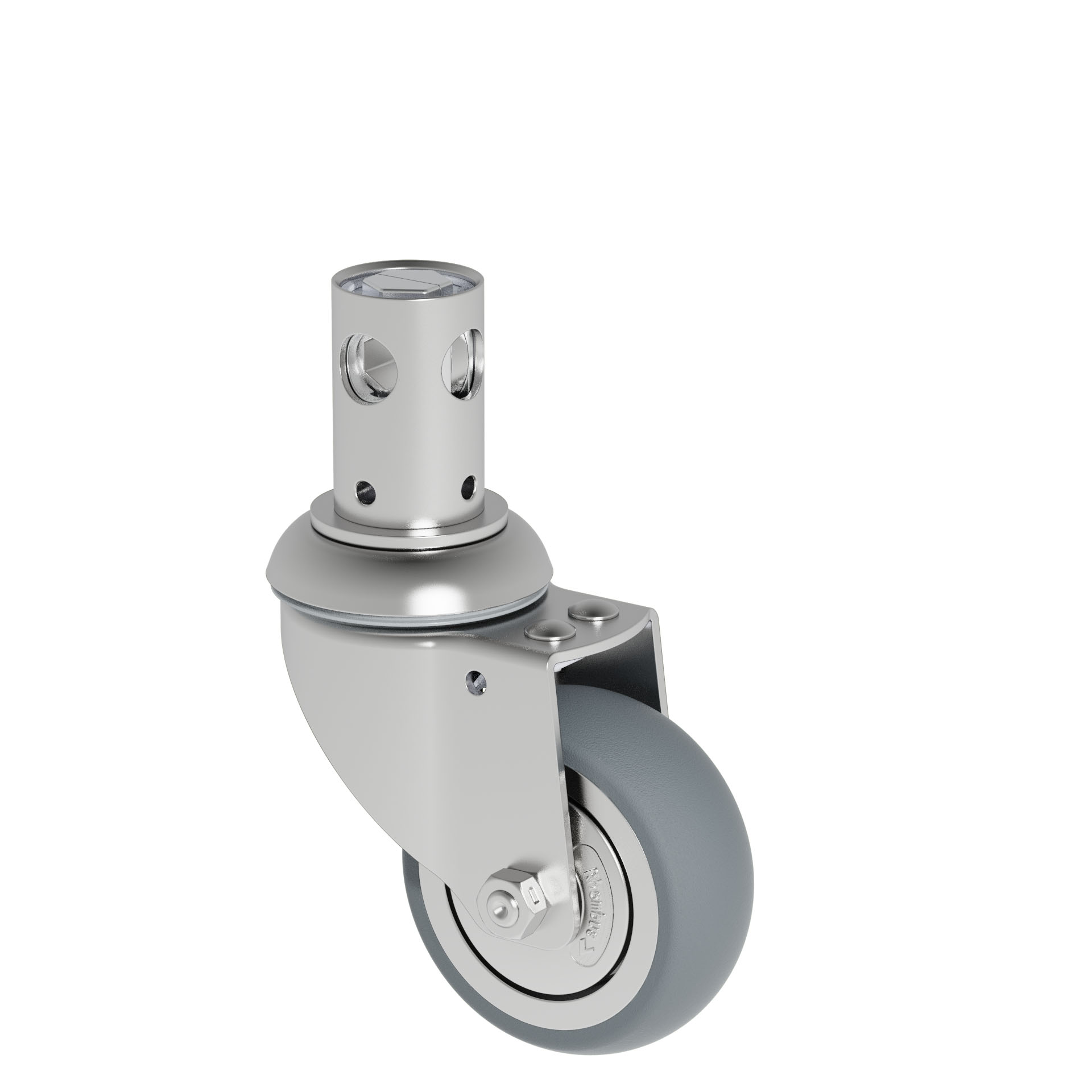

Roulette pivotante avec double frein central, 80 mm - 200 mm, 80 kg - 120 kg

Référence: M29QZ-GF7B080
(390q 32C080b Z985NP)

Sur demande
390q 32C080b Z985

Caractéristiques techniques

Diamètre 80 mm
Largeur de voie 30 mm
Hauteur totale 113 mm
Déport 44 mm
Tige en acier 32x50 (30°) mm
Capacité de charge 80 kg

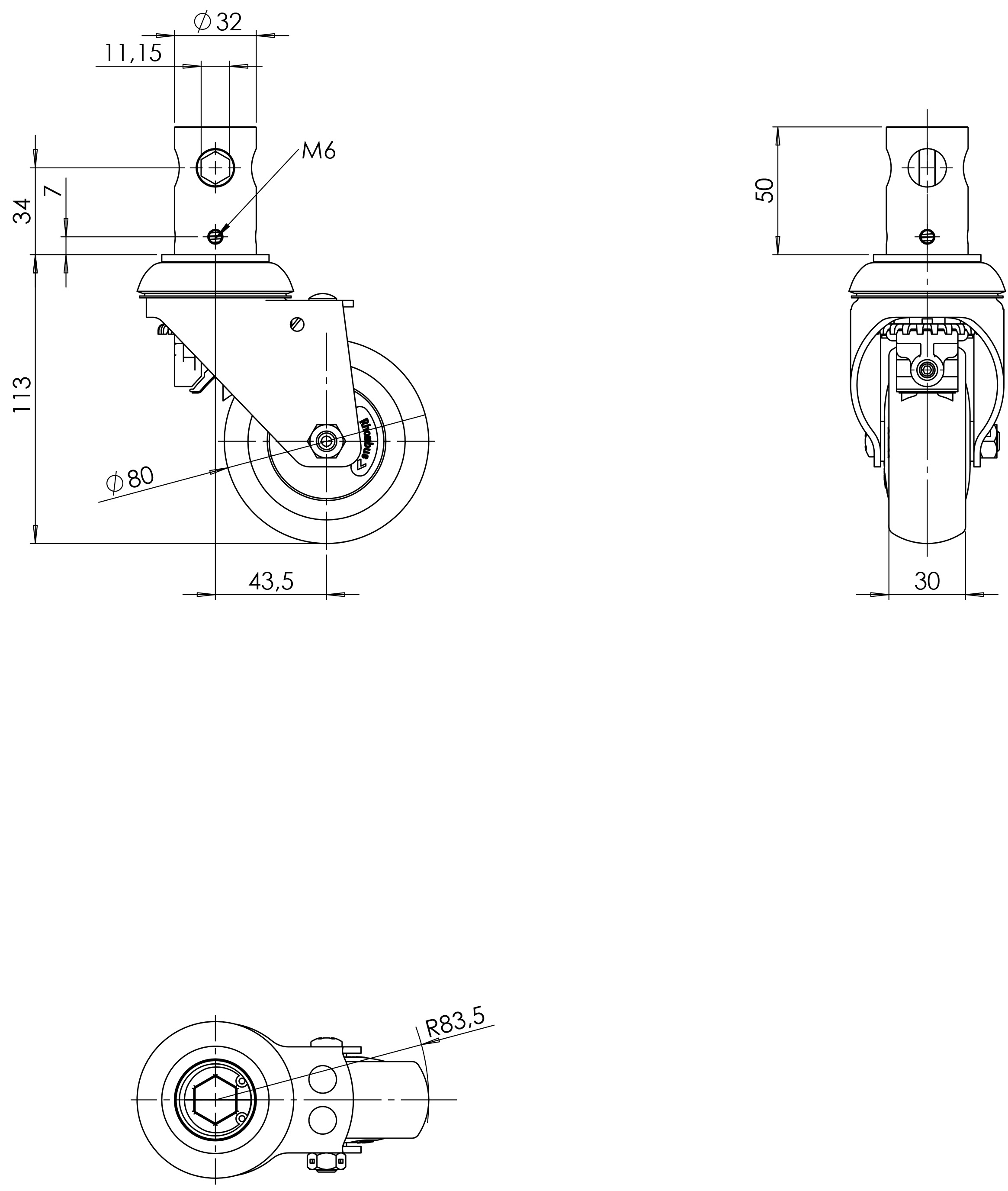

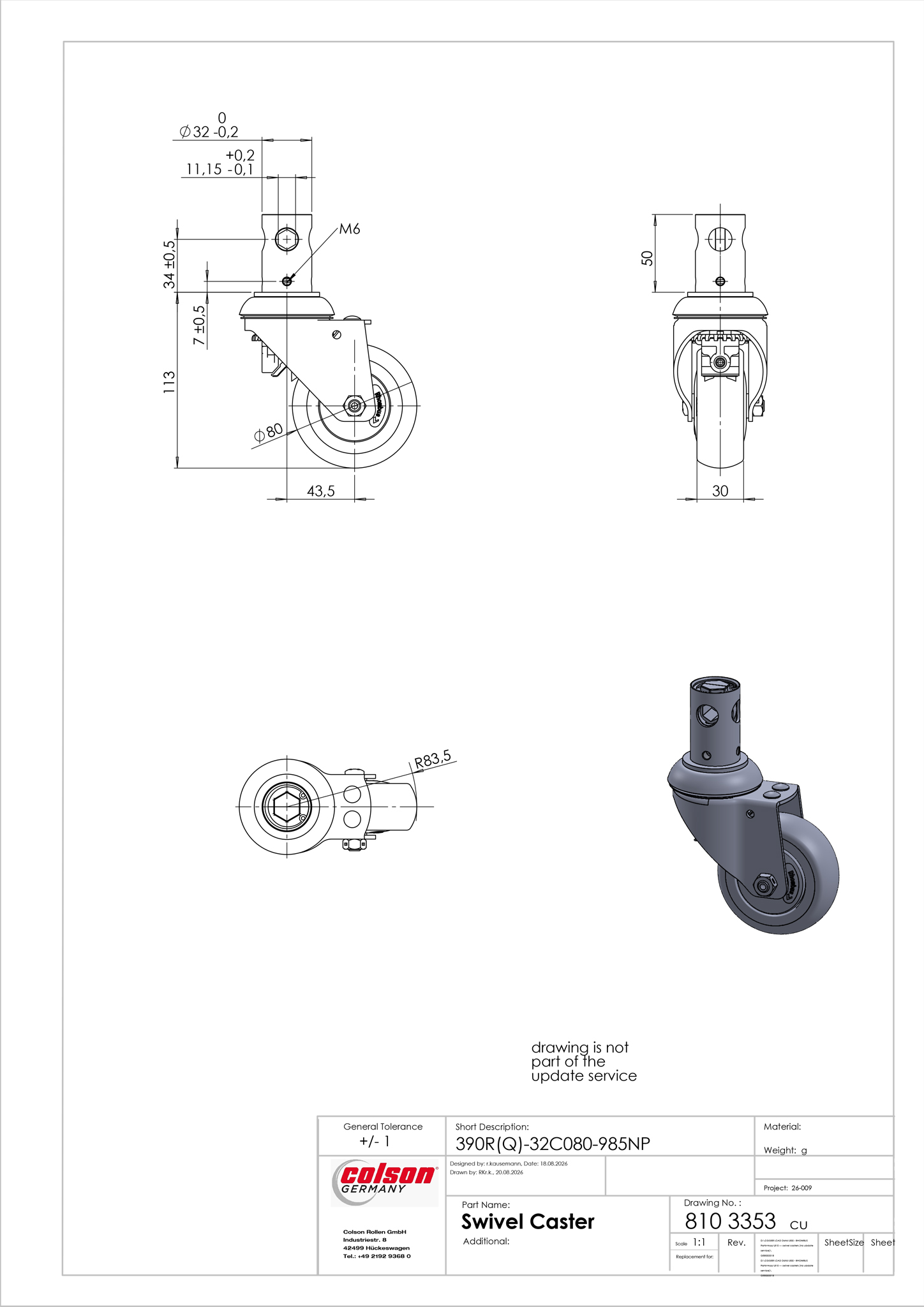

Accessoires & options Download 3D Model (.step) Show technical drawing

Description technique

  • Dispositif permettant d'ajuster le freinage en continu (sans démonter la roulette ni la roue)
  • Graisse longue durée dans la mécanique de commande
  • Mécanique de commande intégrée avec frein total «q» et frein de direction «r»
  • Pivot avec roulement à deux rangées
  • Protégé contre la poussière et les projections d'eau par une bague d'étanchéité en matière synthétique
  • Tôle d'acier
  • Zingué



Roue

  • 80 shore A
  • Zingué
  • Palier à bride
  • Solides pneus en caoutchouc bleu-gris
  • Jante en tôle d'acier et pare-fils en métal

Domaines d'application

  • Lits médicalisés
  • Lits d'hôpital
  • Lits de soins intensifs
  • Appareils médicaux
  • Lits d'opération
  • Tables d'opération

Variantes

Diamètre Largeur de voie Hauteur totale Déport Tige en acier Capacité de charge
390q 32C080b Z985 80 mm 30 mm 113 mm 44 mm 32x50 (30°) mm 80 kg
390r 32C080b Z985 80 mm 30 mm 113 mm 44 mm 32x50 (30°) mm 80 kg
390q 32C100b Z985 100 mm 32 mm 133 mm 42 mm 32x50 (30°) mm 80 kg
390r 32C100b Z985 100 mm 32 mm 133 mm 42 mm 32x50 (30°) mm 80 kg
390q 32C125b Z985 125 mm 32 mm 158 mm 44 mm 32x50 (30°) mm 100 kg
390r 32C125b Z985 125 mm 32 mm 158 mm 44 mm 32x50 (30°) mm 100 kg
390q 32C150b Z985 150 mm 32 mm 184 mm 51 mm 32x50 (30°) mm 110 kg
390r 32C150b Z985 150 mm 32 mm 184 mm 51 mm 32x50 (30°) mm 110 kg
390q 32C200b Z985 200 mm 32 mm 237 mm 61 mm 32x50 (30°) mm 120 kg
390r 32C200b Z985 200 mm 32 mm 237 mm 61 mm 32x50 (30°) mm 120 kg
