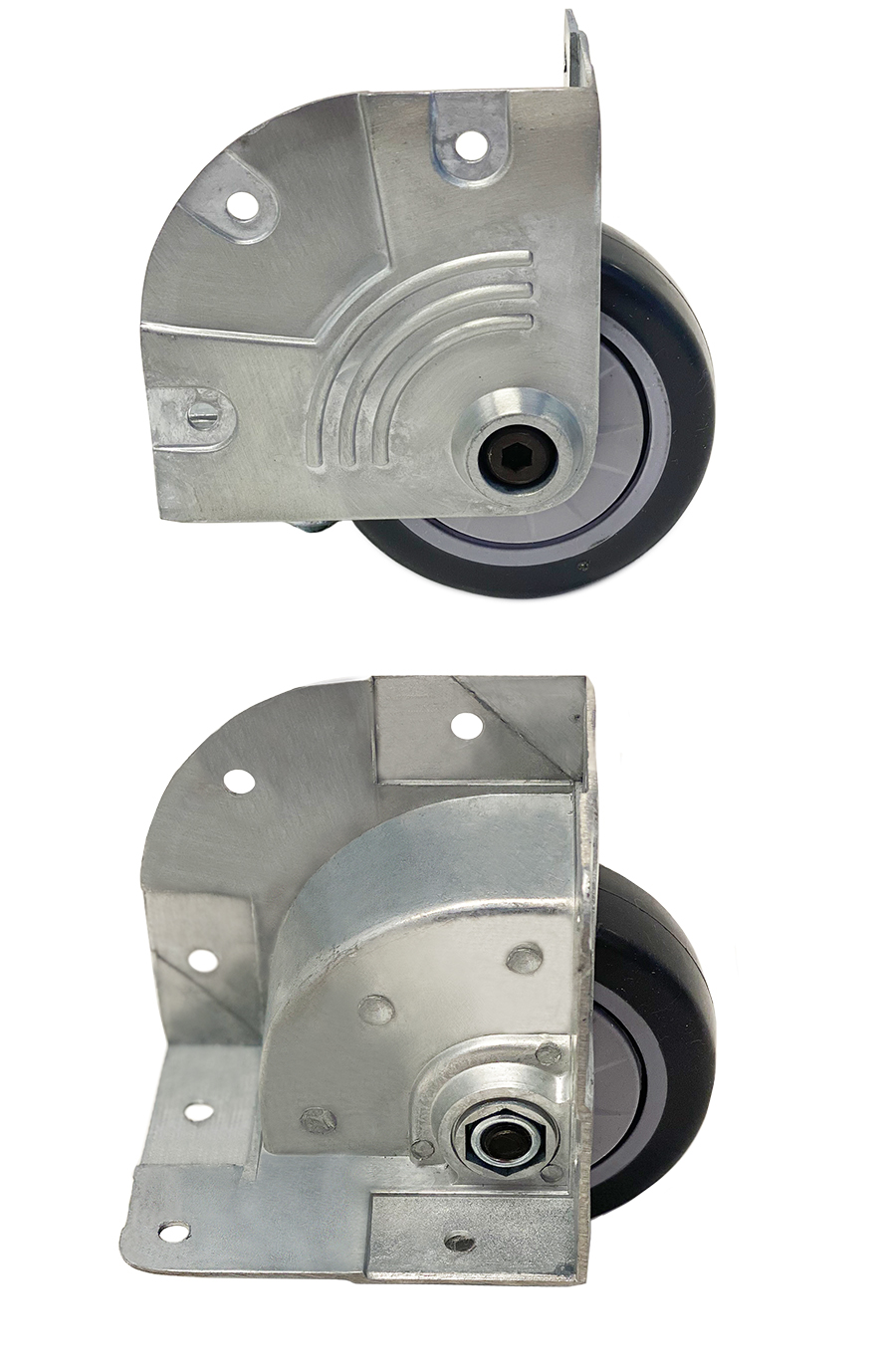

118a 820 799

Fixe 76 mm, 50 kg

Caractéristiques techniques

Diamètre 76 mm
Largeur de voie 25 mm
Hauteur totale 104,4 mm
Dimensions de la platine 81,4 x 65,3 mm
Diamètre des trous de fixation 5,2 mm
Entraxe des trous de fixation 34 x 50 + 40,71 x 40,71 mm
Capacité de charge 50 kg
Poids 430 g
Reach compliant Rohs compliant

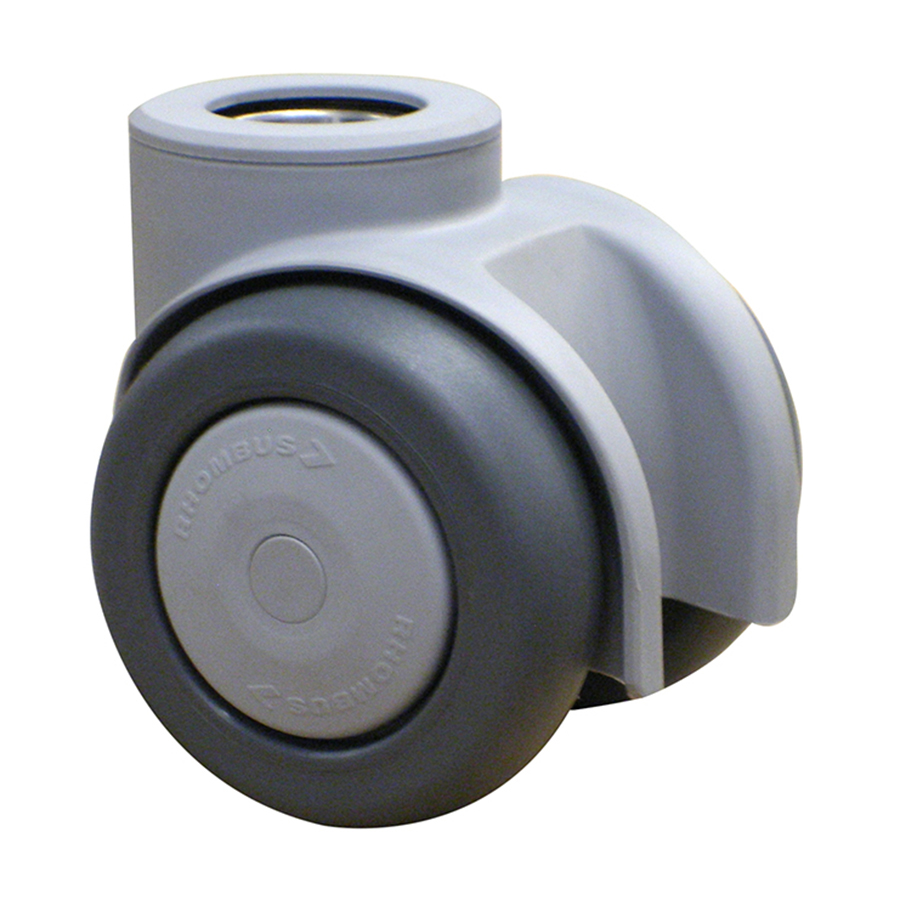

403a 29K100y K00-2

Pivotant 100 mm, 250 kg

Caractéristiques techniques

Diamètre 100 mm
Largeur de voie 2x30 mm
Hauteur totale 126 (132,5/144,5) mm
Déport 30 mm
Tige en acier 32 mm
Rayon de pivotement du frein 95 mm
Capacité de charge 250 kg

Roue

  • Bandage TPU, (Shore A 95)

Description technique

  • Roulette avec frein piston série 403
  • Roulette jumelé en plastique
  • Roulement à billes de précision au pivot et également sur la roue

Domaines d'application

  • Appareils médicaux

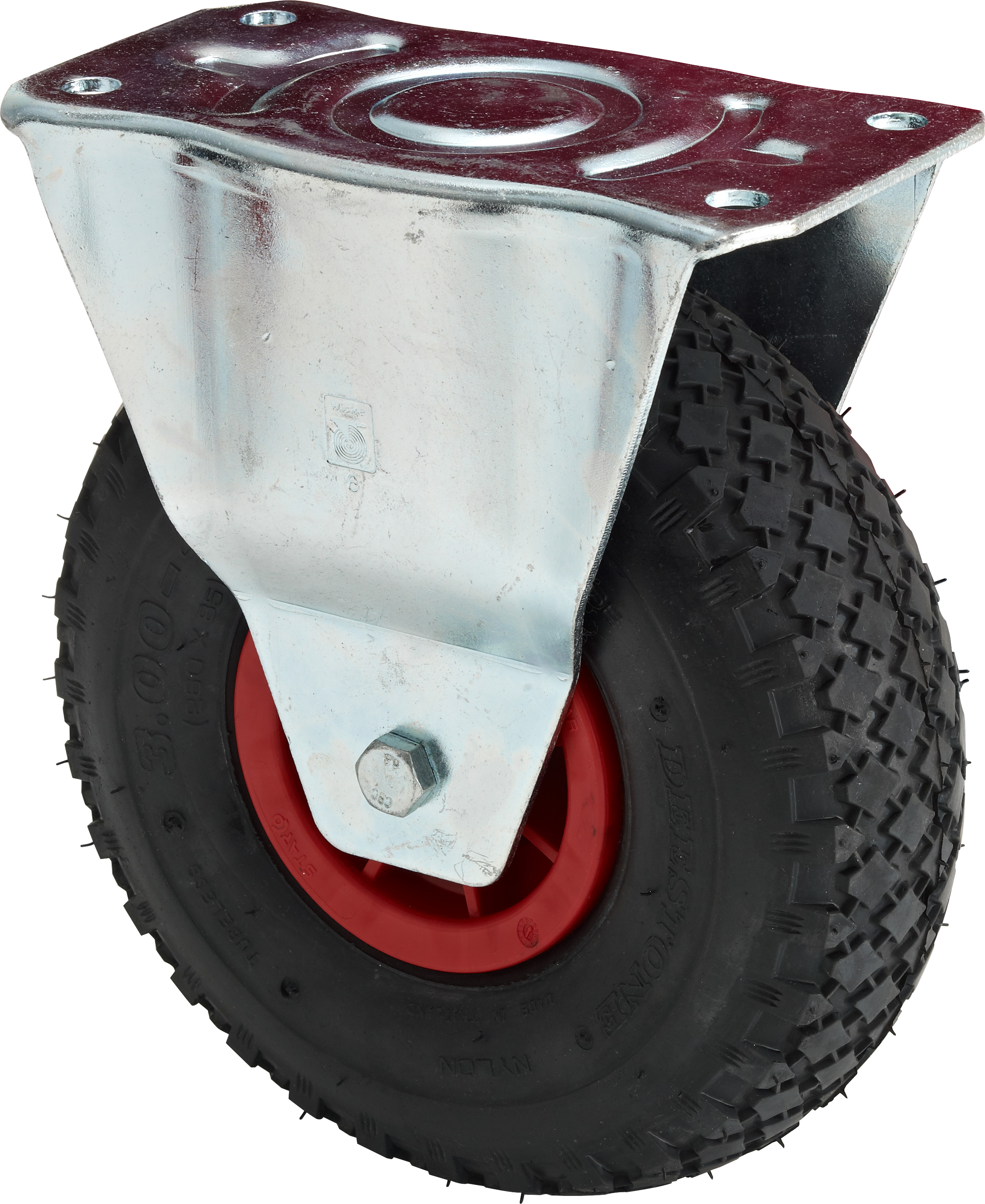

FLPL 3.00-4

Fixe 260 mm, 170 kg

Caractéristiques techniques

Diamètre 260 mm
Largeur de roue 85 mm
Largeur du moyeu 75 mm
Hauteur totale 307 mm
Dimensions de la platine 175 x 175 mm
Diamètre des trous de fixation 14.5 mm
Entraxe des trous de fixation 140 x 140 mm
Capacité de charge 170 kg
Poids 3.75 kg
Reach compliant Rohs compliant

Roue

  • Roue pneumatique noir avec jante plastique rouge
JA8SUB

JA8SUB

Caractéristiques techniques

Diamètre 200 mm
Largeur de roue 51 mm
Hauteur totale 266/342 mm
Déport 57 mm
Dimensions de la platine 152x106 mm
Diamètre des trous de fixation 12 mm
Entraxe des trous de fixation 114,3x63,5 mm
Capacité de charge 1045 kg

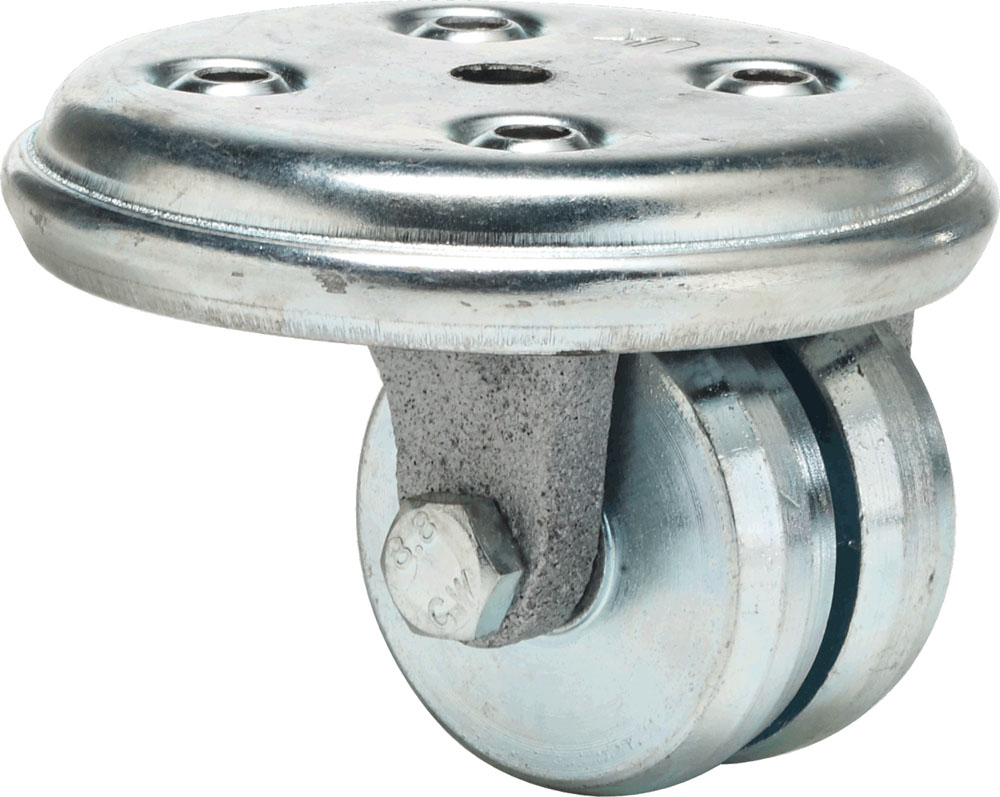

JKCN 0501 1100 (2SL 050 STOL)

Pivotant 50 mm, 270 kg

Caractéristiques techniques

Diamètre 50 mm
Largeur de roue 2 x 14 mm
Hauteur totale 64 mm
Déport 25 mm
Dimensions de la platine 95 mm
Diamètre des trous de fixation 6.8 mm
Entraxe des trous de fixation 36 x 36 mm
Capacité de charge 270 kg
Poids 0.8 kg
Reach compliant Rohs compliant

Roue

  • Roue en fonte avec alésage lisse

Description technique

  • Chape pivotante en acier forgé et mécano-soudé zingué par électrolyse. Pivot avec une chemin de billes

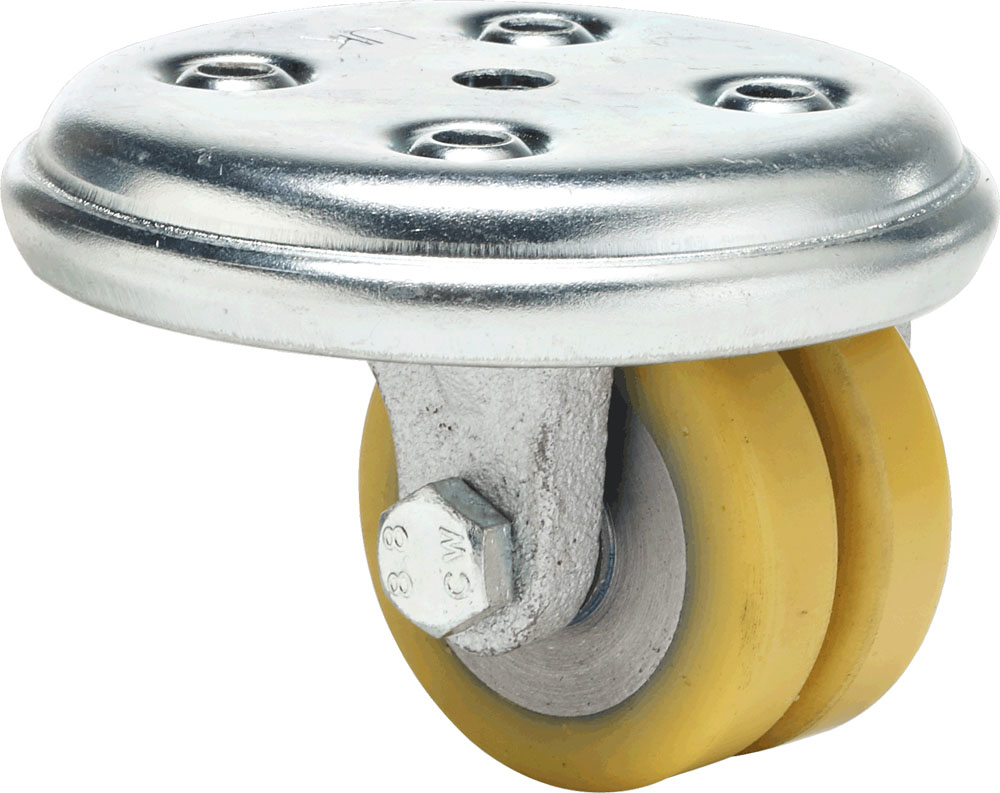

JKCV 0501 1100 (2SL 050 PTOL)

Pivotant 50 mm, 160 kg

Caractéristiques techniques

Diamètre 50 mm
Largeur de roue 2 x 14 mm
Hauteur totale 64 mm
Déport 25 mm
Dimensions de la platine 95 mm
Diamètre des trous de fixation 6.8 mm
Entraxe des trous de fixation 36 x 36 mm
Capacité de charge 160 kg
Poids 0.8 kg
Reach compliant Rohs compliant

Roue

  • Roue en fonte à bandage Vulkollan vulcanisé (92° Shore A) et alésage lisse

Description technique

  • Chape pivotante en acier forgé et mécano-soudé zingué par électrolyse. Pivot avec une chemin de billes

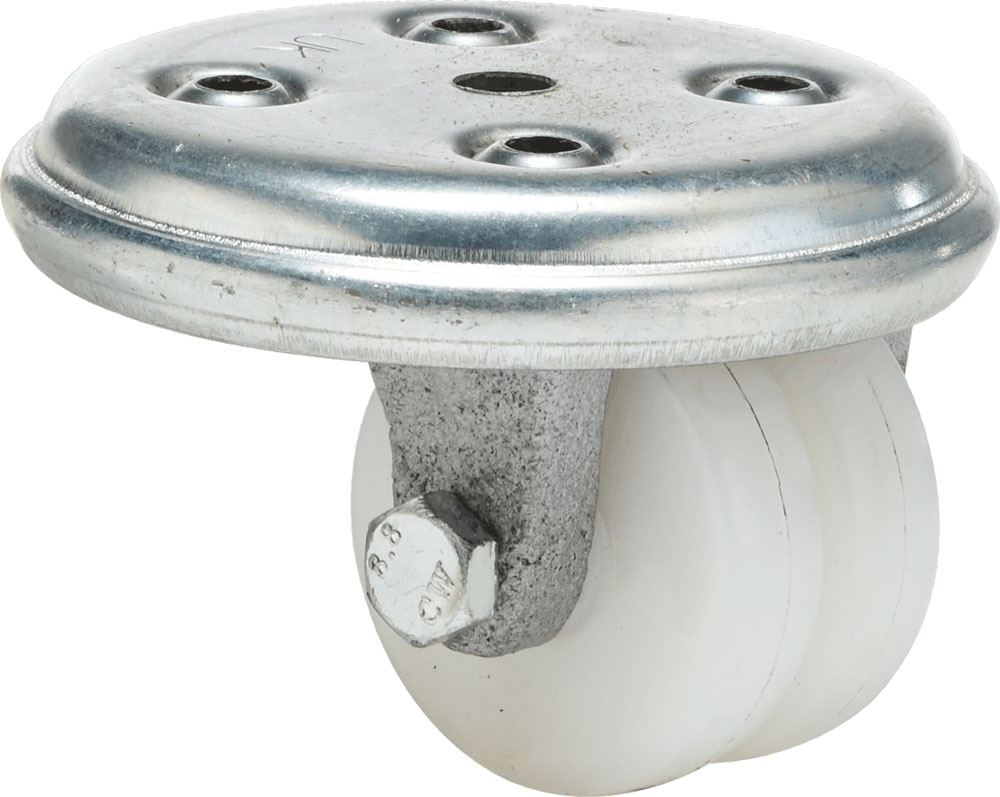

JKPN 0501 1100(2SL 050 NYOL)

Pivotant 50 mm, 160 kg

Caractéristiques techniques

Diamètre 50 mm
Largeur de roue 2 x 14 mm
Hauteur totale 64 mm
Déport 25 mm
Dimensions de la platine 95 mm
Diamètre des trous de fixation 6.8 mm
Entraxe des trous de fixation 36 x 36 mm
Capacité de charge 160 kg
Poids 0.5 kg
Reach compliant Rohs compliant

Roue

  • Roue polyamide avec alésage lisse

Description technique

  • Chape pivotante en acier forgé et mécano-soudé zingué par électrolyse. Pivot avec une chemin de billes

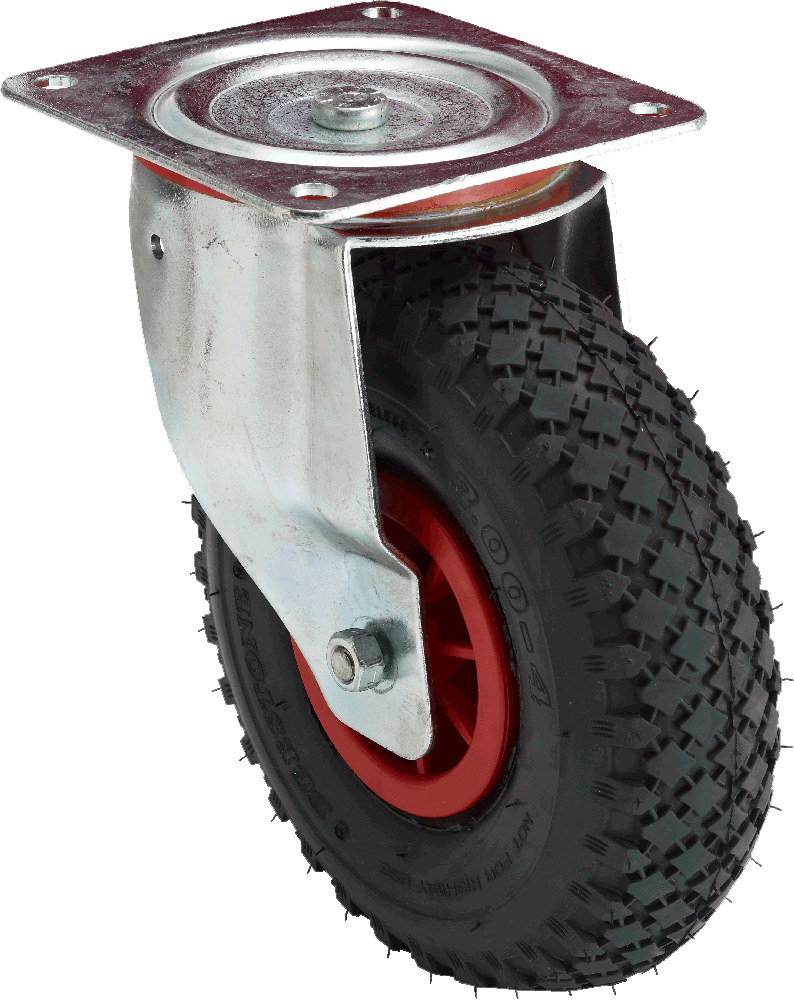

JLPL 3.00-4

Pivotant 260 mm, 170 kg

Caractéristiques techniques

Diamètre 260 mm
Largeur de roue 85 mm
Largeur du moyeu 75 mm
Hauteur totale 307 mm
Déport 85 mm
Dimensions de la platine 200 x 160 mm
Diamètre des trous de fixation 14 mm
Entraxe des trous de fixation 150 x 115 mm
Capacité de charge 170 kg
Poids 4.3 kg
Reach compliant Rohs compliant

Roue

  • Roue pneumatique noir avec jante plastique rouge

Description technique

  • Chape pivotante en tôle d'acier emboutie zingué par électrolyse. Temperatures d'utilisation -40 / +250 °C

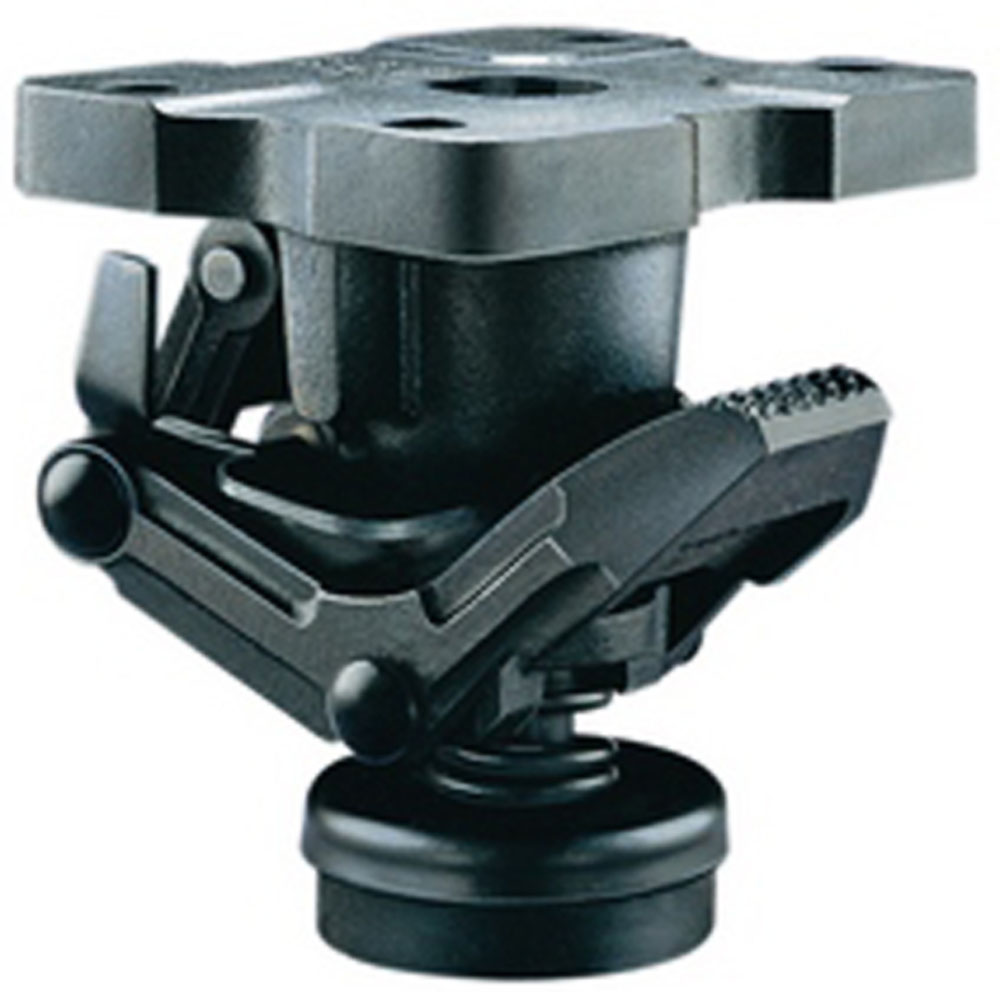

TLCH

Caractéristiques techniques

Hauteur totale 163.5  mm
Dimensions de la platine 152 x 114 mm
Diamètre des trous de fixation 12 mm
Entraxe des trous de fixation 127 x 63.5 mm
Poids 5.2 kg
Reach compliant Rohs compliant

Roue

  • Patin d’immobilisation en fonte avec platine supérieure pour montage sous un chariot à
  • 200 mm du sol

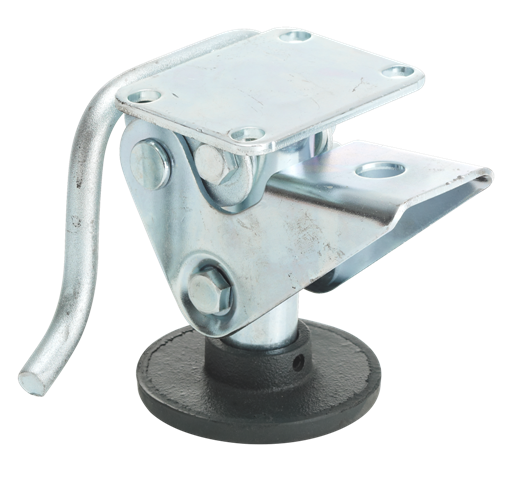

TLUS 1

TLUS 1

Caractéristiques techniques

Hauteur totale h 99 H 125 mm
Dimensions de la platine 64 x 92 mm
Diamètre des trous de fixation 8 mm
Entraxe des trous de fixation 45 x 71,78 mm
Poids 1.23 kg
Reach compliant Rohs compliant

Description technique

  • Patin d’immobilisation en tôle d’acier
  • galvanisé avec platine supérieure,
  • pour montage sous un chariot à
  • hauteur totale
  • = H + 2 à 6 mm du sol
